Reparieren (repair), überholen (refurbish), wiederaufbereiten (remanufacture) und recyclen sind Kernprinzipien der Kreislaufwirtschaft. Wie das funktionieren kann, zeigt das Zirkel-Konsortium am Beispiel von Elektromotoren und Hochvoltspeichern in Automobilen: mit einem Produktdesign, bei dem eine spätere Zerlegung bereits mitgedacht wird, sowie mit automatisierten, hocheffizienten Demontageprozessen zur Rückgewinnung wertvoller Rohstoffe wie Kupfer, Aluminium oder Seltenen Erden.
Während ein Teil des Konsortiums sich dabei auf Hochvoltbatteriespeichersysteme konzentrierte, stand für das Fraunhofer IWU der Elektromotor und seine stoffliche Wiederverwertung im Fokus.

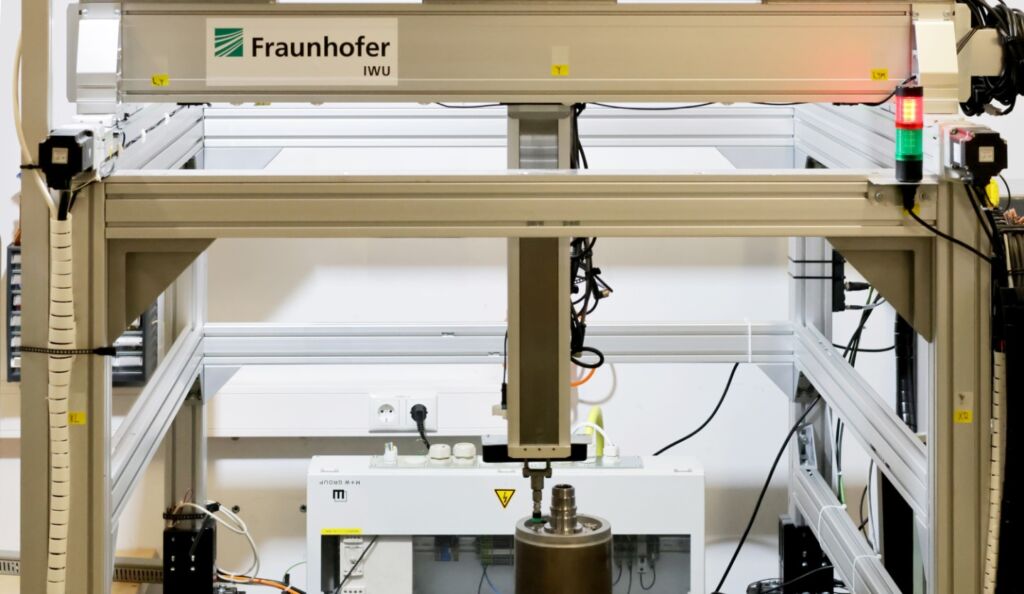

Um dessen Schraubverbindungen schnell und effizient lösen zu können, auch wenn Komponenten verschmutzt oder abgenutzt sind, entwickelte das Fraunhofer IWU einen adaptiven, robotergestützten Demonstrator. Statt eines klassischen Industrieroboters kommt ein Portalroboter zum Einsatz. Mithilfe maschineller Bildverarbeitung und KI-Algorithmen erkennt das System Position und Zustand von Schraubverbindungen und kann diese gezielt lösen.
Ergebnis: detaillierte Demontageanleitungen
Den Ausgangspunkt bildete ein mehrstufiger Demontageworkshop am Fraunhofer IWU, bei dem Hinterachs- und Vorderachsmotoren aus dem Volkswagen-Konzern demontiert, analysiert und die Prozessschritte dokumentiert wurden. Es entstand eine detaillierte Demontageanleitung, die als Grundlage für die Definition automatisierter Prozesse diente. Die gewonnenen Erkenntnisse flossen direkt in konkrete Designempfehlungen für kreislaufgerechte Konstruktionen ein – etwa zur Vereinheitlichung von Schraubverbindungen oder zur verbesserten Zugänglichkeit von Verbindungselementen im Demontagefall.
Besonderes Augenmerk legten die Beteiligten auf die im Rotor verbauten Neodym-Magneten, die mit dem Element Neodym einen der wertvollsten Rohstoffe für die Elektromobilität enthalten. Im Projekt wurden verschiedene Remanufacturing-Verfahren erprobt, etwa die mechanische Entnahme nach vorheriger Trennung des Blechpakets oder der gezielte Ausbau mittels hydraulischer Pressen. Das Ergebnis ist eine praxistaugliche Methodik zur möglichst beschädigungsfreien Rückgewinnung und Wiederverwendung der Magnete.
Wirtschaftlich mit Design for Recycling
Das Ziel Forscher war es, Demontage- und Remanufacturingprozesse technologisch so weiterzuentwickeln, dass selbst komplex aufgebaute Batteriespeichersysteme und Elektromotoren weitgehend automatisiert und damit wirtschaftlich rückgebaut werden können. Zahlreiche Prozesse und Arbeitsschritte beschreiben nun den Weg von der CAD-gestützten Demontageplanung über eine automatisierte Schraubenerkennung bis hin zur experimentellen Wiederaufbereitung von Magnetmaterialien.
Das entwickelte System ist adaptiv, wodurch sich die Rüstzeiten deutlich reduzieren. Zunächst wird in einer Grobausrichtung erkannt, dass sich ein Bauteil in der Demontage-Zelle befindet. Anschließend (Feinausrichtung) wird nach bereits eingelernten Fügeverbindungen gesucht. Nun kann bauteilunabhängig demontiert werden; einzige Voraussetzung ist laut der Forschenden, dass der Schraubenkopf einmalig trainiert wurde. Es können beliebig viele Schraubenköpfe eingelernt werden. Für die entwickelte kostengünstige Hardware-Lösung genügen Standard-Stereokameras.
Die Projektbeteiligten sind sich einig, dass Design for Recycling ein integraler Bestandteil der Produktentwicklung sein muss, um Kreisläufe technologisch und wirtschaftlich schließen zu können.
Das Zirkel-Konsortium
Hinter Zirkel steht ein Konsortium aus Industrie und Forschung. Zu den Partnern zählen: Volkswagen AG, Liebherr-Verzahntechnik GmbH Automationssysteme, Deckel Maho Pfronten GmbH, Ascon Systems GmbH, Arxum GmbH, Synergeticon GmbH, Fraunhofer IST sowie federführend die TU Braunschweig.
